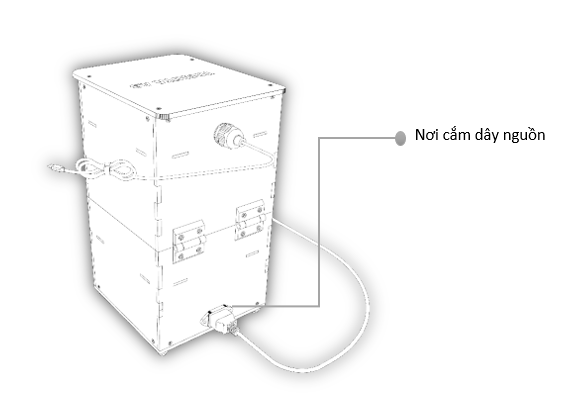

CÁC BỘ PHẬN

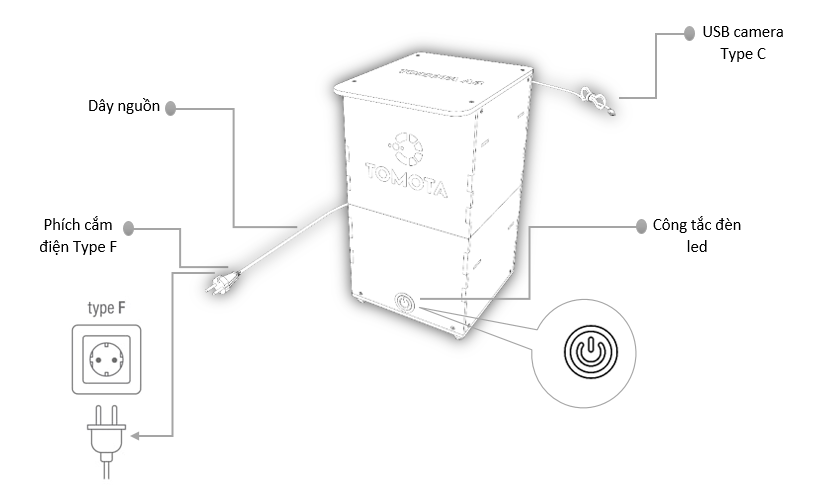

1. TOMOTA A3 PHIÊN BẢN ĐIỆN
2. TOMOTA A3 PHIÊN BẢN PIN

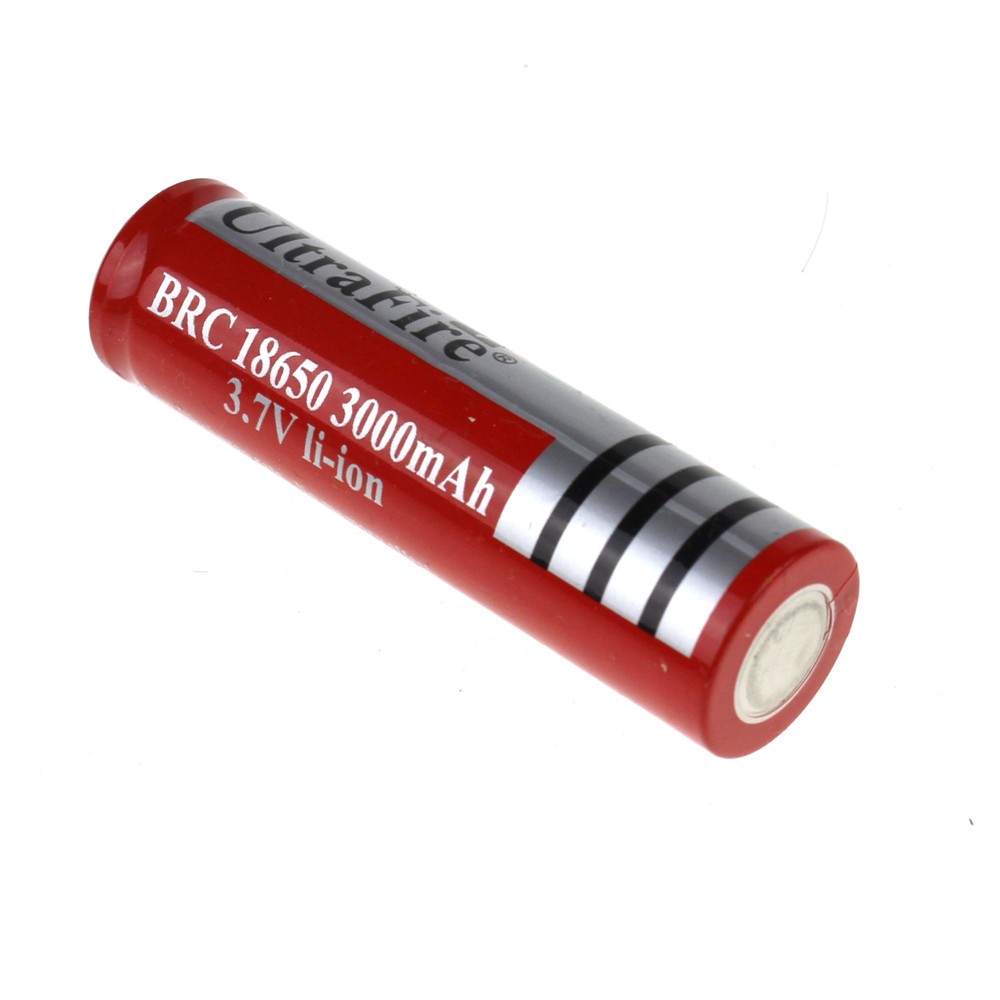

Khay chứa pin của máy Tomota A3 cần sử dụng 3 pin, máy sẽ được lắp sẵn pin. Thông tin pin: pin BRC 18650 - 3.7V Li-ion;
 |
 |
- Sau khi pin được sạc đầy, có thể sử dụng máy liên tục 1 giờ 20 phút. Thời gian sạc pin đầy: 1 giờ;

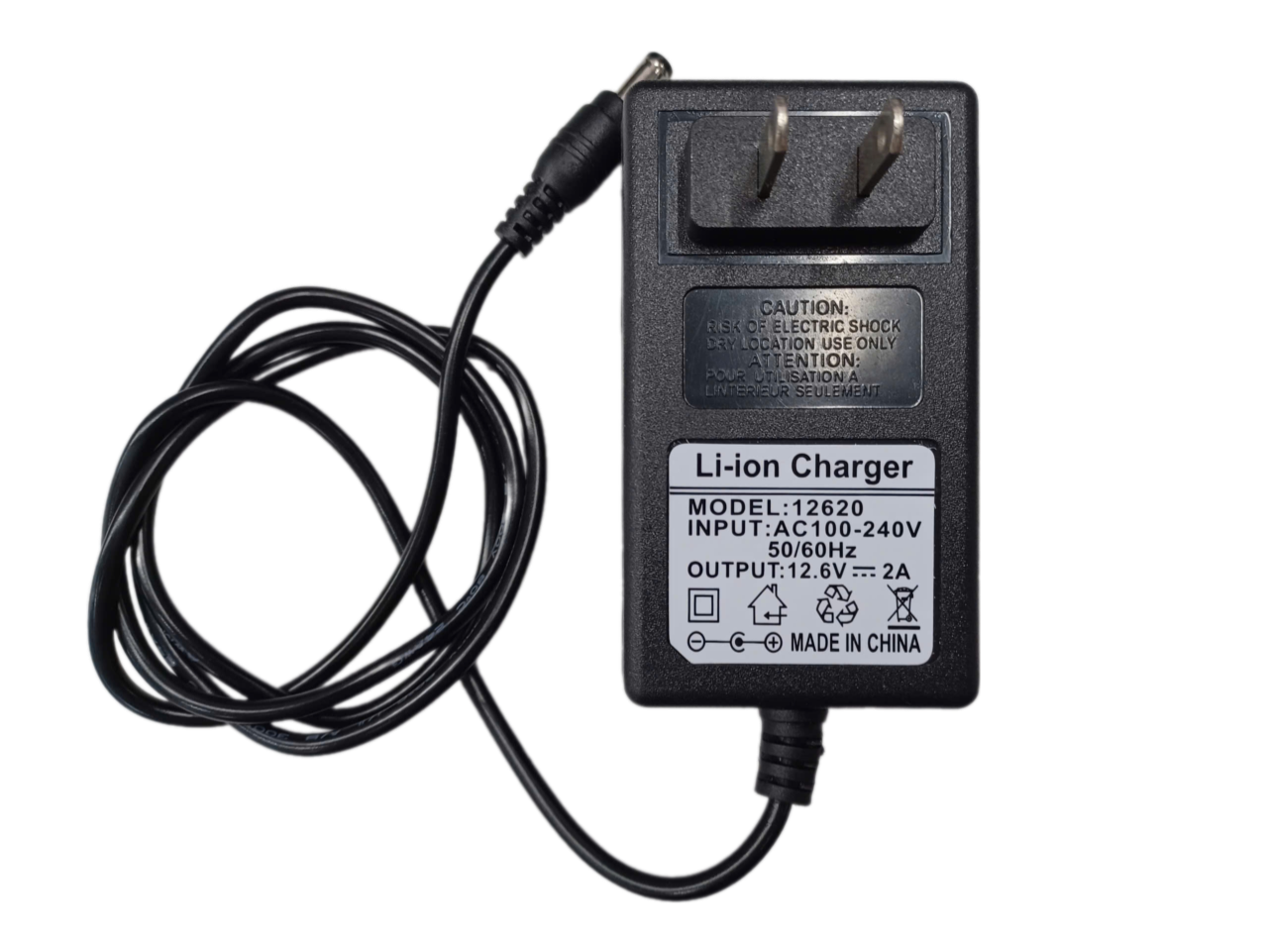

- Sạc pin và pin được cung cấp cùng với máy TOMOTA A3. Sạc pin có thể sử dụng nguồn điện 100-240V;
- Chỉ khi độ sáng của đèn yếu đi, pin bị biến dạng hoặc bị nóng cần phải thay pin. Để đảm bảo máy hoạt động tốt, có thể thay pin sau 6 tháng sử dụng. Cách thay pin:
 |

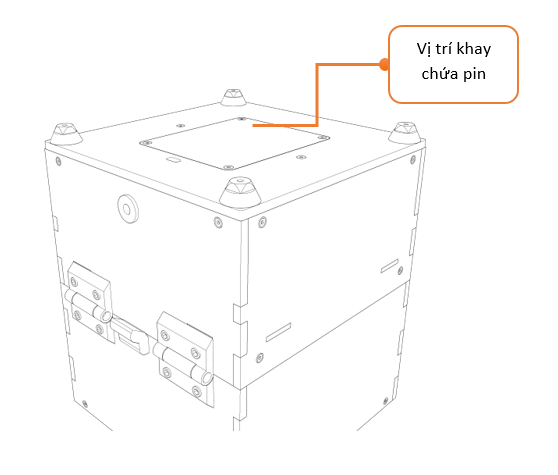

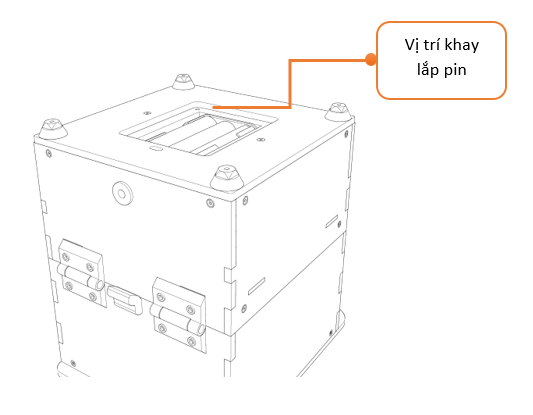

Rút phích cắm sạc điện, tắt đèn led. Đặt máy nằm ngược như hình, sẽ thấy vị trí khay chứa pin. |
|
 |

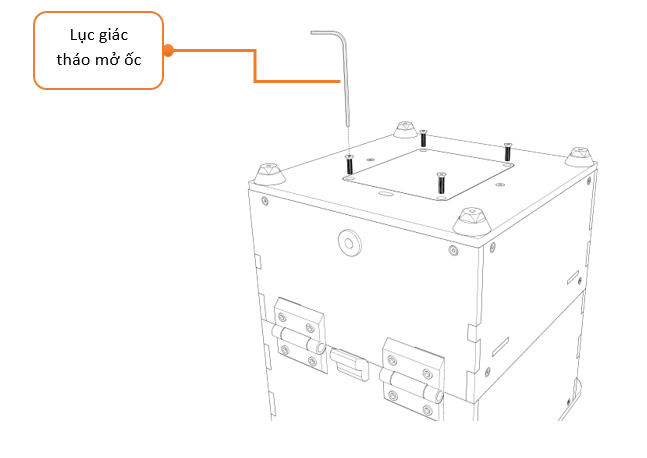

Sử dụng lục giác tháo mở ốc (được kèm theo cùng với sản phẩm) vặn 4 ốc ở phần nắp của khay đựng pin để mở nắp. |
|
 |
Lắp pin vào đúng vị trí (+) và (-) trên khay đựng pin. Sau khi lắp pin vào khay, thao tác đóng phần nắp khay đựng pin, dùng lục giác vặn ốc chặt lại để tránh pin và nắp trong khay rơi ra trong quá trình sử dụng máy. |
PHỤ KIỆN
¶
¶ CHẾ ĐỘ HOẠT ĐỘNG!
¶ KHỞI ĐỘNG
- Truy cập ứng dụng di động TOMOTA đã được cài trên điện thoại của bạn để sử dụng các tính năng của thiết bị;
- Đăng nhập vào ứng dụng di động TOMOTA (hoặc bạn cần phải tạo một tài khoản trước khi có thể bắt đầu đo đạc);
- Bắt đầu Phân tích chất lượng nước trong ứng dụng dành cho thiết bị di động;
- Hiệu chuẩn điều kiện sáng của đèn được thiết lập tùy thuộc vào nhu cầu của người sử dụng (nên để chế độ mặc định của thiết bị, ảnh hưởng đến độ chính xác của kết quả);
- Thiết lập các thông số cần phân tích.
¶ KHAY NHỰA 12 GIẾNG
Thiết bị được cung cấp kèm theo 2 khay nhựa 12 giếng.

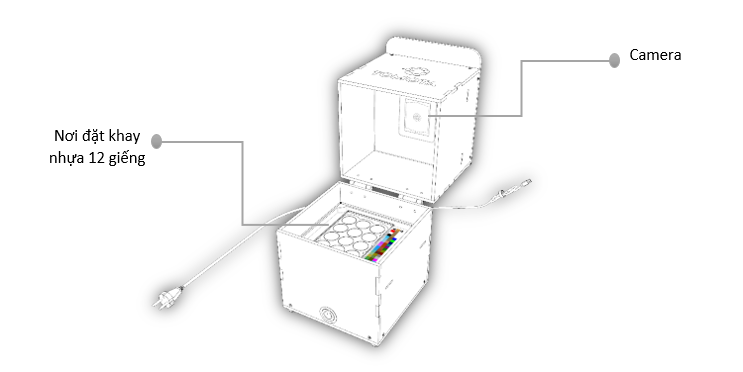

Khi giếng được thêm đầy dung dịch mẫu và thuốc thử. Để đặt khay vào hộp chụp, làm theo các bước sau:
- Mở nắp hộp chụp;
- Định hướng khay nhựa sao cho dấu chỉ mục được căn chỉnh với dấu chỉ mục nằm bên trong hộp chụp;
- Sử dụng lực nhẹ, đẩy khay nhựa qua góc thanh hiệu chuẩn và hướng xuống dưới cho đến khi chạm cạnh của tấm kính chứa bảng màu hiệu chuẩn;
- Mẫu đã sẵn sàng được phân tích.
Cảnh báo: Việc đặt khay nhựa không đúng chiều sẽ gây ảnh hưởng tới kết quả cũng như các thông số đo chất lượng nước.
¶ BẢNG MÀU HIỆU CHUẨN
Bảng màu hiệu chuẩn được định hình bên trong máy Tomota A3.
Bất kì các vết bẩn hoặc yếu tố ngoại lực nào làm thay đổi tình trạng của bảng màu hiệu chuẩn cần được loại bỏ ngay.
¶ USB CAMERA
Cắm dây cáp của USB camera vào điện thoại để khởi động camera và thiết lập chế độ điện thoại là nguồn cung cấp điện năng và thiết bị trung gian cho Tomota A3 (hiển thị, truy xuất hình ảnh và xử lý dữ liệu).

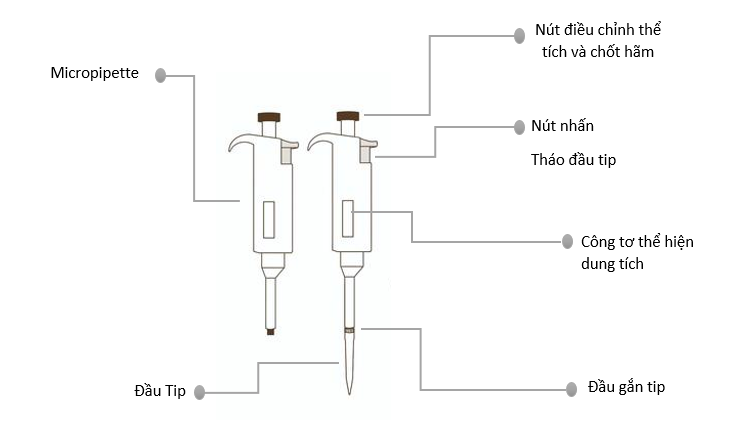

¶ MICROPIPET 200μL và MICROPIPET 1000-5000μL

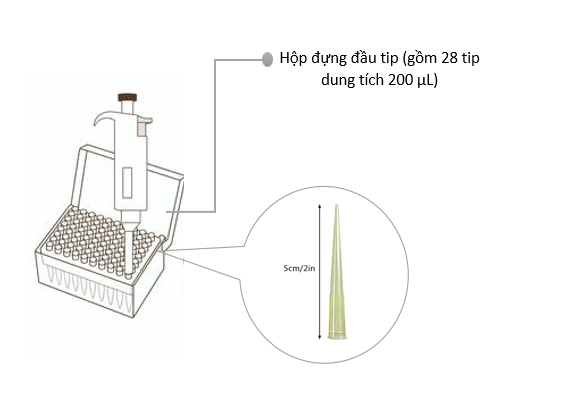

1. 01 Micropipet 200μL và hộp đựng 28 Tip 200μL;
2. 01 Micropipet 1000-5000μL và 01 Tip 1000-5000μL.
¶ ĐỘ CHỤM VÀ ĐỘ CHÍNH XÁC

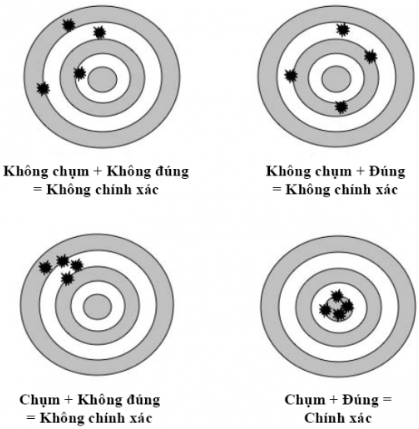

Độ chụm chỉ mức độ mức độ dao động của các kết quả thử nghiệm độc lập quanh trị giá trung bình. Độ chính xác được định nghĩa là sự gần của kết quả thử nghiệm với giá trị thực. Thông thường, độ lặp tốt thường đi kèm độ chính xác cao, nhưng cũng có trường hợp ngoại lệ. Xem hình dưới để hiểu rõ hơn.
Độ chính xác (accuracy) = độ chụm (precision) + độ đúng (trueness)
¶
¶ THUỐC THỬ
¶ pH, NƯỚC BIỂN
THÔNG SỐ KỸ THUẬT
|
Thang đo |
6.00 – 10.00 |
|
Độ chính xác |
Độ chia nhỏ nhất ± 0.2 |
|
Phương pháp |
Hỗn hợp chỉ thị (Universal Indicator) |
THUỐC THỬ
|
Code |
Mô tả |
Số lượng |
|
TOMOTA-01 |
Thuốc thử pH |
01 lọ 25ml |
QUY CÁCH ĐÓNG GÓI
|
TOMOTA-01 |
Thuốc thử cho 100 test |
QUY TRÌNH ĐO
- Chọn phương pháp pH theo hướng dẫn trong phần “Thông số môi trường” của phần mềm TOMOTA;
- Thêm 3mL mẫu chưa phản ứng vào khay chứa mẫu;
- Thêm 0.2mL Thuốc thử pH TOMOTA-01 vào khay chứa mẫu thử. Đậy nắp khay lại. Lắc trộn đều thuốc thử vào mẫu;
- Đặt khay vào hộp chụp;
- Sử dụng điện thoại, USB camera và dùng chức năng đo Thông số môi trường để ghi lại dữ liệu.
¶ KIỀM, NƯỚC BIỂN
THÔNG SỐ KỸ THUẬT
|
Thang đo |
0.00 đến 500.00 mg/L (theo CaCO3) |
|
Độ phân giải |
1 mg/L |
|
Độ chính xác |
Độ chia nhỏ nhất ± 10% giá trị đo |
|
Phương pháp |
Bromocresol Green Indicator |
THUỐC THỬ
|
Code |
Mô tả |
Số lượng |
|
TOMOTA-02.01 |
Thuốc thử KIỀM |
01 lọ 25ml |
QUY CÁCH ĐÓNG GÓI
|
TOMOTA-02 |
Thuốc thử cho 100 test |
QUY TRÌNH ĐO
- Chọn phương pháp Kiềm theo hướng dẫn trong phần “Thông số môi trường” của phần mềm TOMOTA;
- Thêm 3mL mẫu chưa phản ứng bằng Xylanh vào khay chứa mẫu;
- Thêm 0.2mL Thuốc thử KIỀM TOMOTA-02 vào khay chứa mẫu thử. Đậy nắp khay lại. Lắc trộn đều thuốc thử vào mẫu;
- Đặt khay vào hộp chụp;
- Sử dụng điện thoại, USB camera và dùng chức năng đo Thông số môi trường để ghi lại dữ liệu.
¶ TAN, NƯỚC BIỂN
THÔNG SỐ KỸ THUẬT
|
Thang đo |
0.00 đến 10.00 mg/L (theo NH4+ ) |
|
Độ phân giải |
0.01 mg/L |
|
Độ chính xác |
Độ chia nhỏ nhất ± 10% giá trị đo |
|
Phương pháp |
Environmental Protection Agency (Phương pháp EPA 350.1) |
THUỐC THỬ
|
Code |
Mô tả |
Số lượng |
|
TOMOTA-03.01 |
Thuốc thử TAN 1 |
01 lọ 25ml |
|
TOMOTA-03.02 |
Thuốc thử TAN 2 |
01 lọ 25ml |
|
TOMOTA-03.03 |
Thuốc thử TAN 3 |
01 lọ 25ml |
QUY CÁCH ĐÓNG GÓI
|
TOMOTA-03 |
Thuốc thử cho 100 test |
QUY TRÌNH ĐO
- Chọn phương pháp TAN theo hướng dẫn trong phần “Thông số môi trường” của phần mềm TOMOTA;
- Thêm 3mL mẫu chưa phản ứng bằng Xylanh vào khay chứa mẫu;
- Thêm 0.2mL Thuốc thử TAN TOMOTA-03.01 vào khay chứa mẫu thử. Đậy nắp khay lại. Lắc trộn đều thuốc thử vào mẫu;
- Thêm 0.2mL Thuốc thử TAN TOMOTA-03.02 vào khay chứa mẫu thử. Đậy nắp khay lại. Lắc trộn đều thuốc thử vào mẫu;
- Thêm 0.2mL Thuốc thử TAN TOMOTA-03.03 vào khay chứa mẫu thử. Đậy nắp khay lại. Lắc trộn đều thuốc thử vào mẫu;
- Đặt khay vào hộp chụp;
- Sử dụng điện thoại, USB camera và dùng chức năng đo Thông số môi trường để ghi lại dữ liệu (màn hình sẽ hiển thị đồng hồ đếm ngược hoặc đợi 7 phút).
CÁC YẾU TỐ ẢNH HƯỞNG
- Độ cứng lớn hơn 5g/L
¶ NITRIT, NƯỚC BIỂN
THÔNG SỐ KỸ THUẬT
|
Thang đo |
0.00 đến 10.00 mg/L (theo NO2) |
|
Độ phân giải |
0.01 mg/L |
|
Độ chính xác |
Độ chia nhỏ nhất ± 10% giá trị đo |
|
Phương pháp |
Environmental Protection Agency (Phương pháp EPA 353.2) |
THUỐC THỬ
|
Code |
Mô tả |
Số lượng |
|
TOMOTA-04.01 |
Thuốc thử NITRIT A |
01 lọ 25ml |
|
TOMOTA-04.02 |
Thuốc thử NITRIT B |
01 lọ 25ml |
QUY CÁCH ĐÓNG GÓI
|
TOMOTA-04 |
Thuốc thử cho 100 test |
QUY TRÌNH ĐO
- Chọn phương pháp Nitrit theo hướng dẫn trong phần “Thông số môi trường” của phần mềm TOMOTA;
- Thêm 3mL mẫu chưa phản ứng bằng Xylanh vào khay chứa mẫu;
- Thêm 0.2mL Thuốc thử NITRIT TOMOTA-04.01 vào khay chứa mẫu thử. Đậy nắp khay lại. Lắc trộn đều thuốc thử vào mẫu;
- Thêm 0.2mL Thuốc thử NITRIT TOMOTA-04.02 vào khay chứa mẫu thử. Đậy nắp khay lại. Lắc trộn đều thuốc thử vào mẫu;
- Đặt khay vào hộp chụp;
- Sử dụng điện thoại, USB camera và dùng chức năng đo Thông số môi trường để ghi lại dữ liệu (màn hình sẽ hiển thị đồng hồ đếm ngược hoặc đợi 7 phút).
CÁC YẾU TỐ ẢNH HƯỞNG
- Có thể gây sai số âm nếu trong mẫu có chứa Clo, Sắt, Đồng hoặc các kim loại khác ở nồng độ cao.
- Độ đục: < 100 NTU
- Độ mặn: 5-35 ppt
- Nhiệt độ mẫu đo: 20℃ - 30℃
LƯU Ý:
- Cách bảo quản: đóng nắp chai thuốc thử ngay sau khi sử dụng, lưu trữ nơi thoáng mát, tránh tiếp xúc trực tiếp với ánh sáng mặt trời (nhiệt độ không quá 30oC).
- Tránh để thuốc thử dính vào mắt hay một số bộ phận khác trên cơ thể. Nếu không may bị bắn vào mắt, cần phải thật bình tĩnh để xử lý. Cụ thể cần rửa mắt với nước sạch để loại bỏ thuốc thử và ngay lập tức đến các cơ sở y tế gần nhất để thăm khám và chữa trị kịp thời.
- Vệ sinh tay bằng xà phòng sau khi tiếp xúc với hóa chất.
- Không được cho lượng thuốc thử dư thừa từ lọ thuốc thử khác hoặc từ pipet vào lọ thuốc thử đang sử dụng.
- Thời hạn sử dụng: 1 năm kể từ ngày sản xuất.
